Все о датчиках для УЗИ-аппарата

Датчик - основа уз аппарата, именно от него зависит какие структуры мы будем исследовать и на какой глубине.Для каждого вида исследования подходит определенный датчик со своей частотой и глубиной проникновения.

Каждый тип датчика ультразвукового аппарата имеет ряд характеристик:

1. Частота [МГц] основная рабочая частота
2. Радиус кривизны сканирующего модуля [мм] (для конвексных и микроконвексных датчиков)
3. Апертура (длина) сканирующего модуля [мм] для линейных, секторных датчиков
4. Угол поля зрения [градусы]
5. Глубина [мм], проникающая способность
6. Области применения, режимы и виды исследований
7. Габариты [мм]
8. Производитель

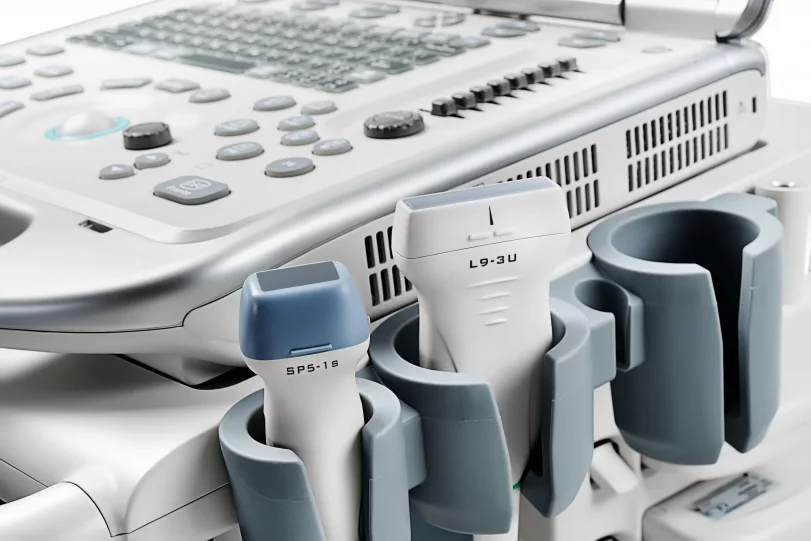

Основные виды датчиков:

Стандартный набор датчиков и рабочих частот УЗ-системы:

• Линейный датчик для поверхностных исследований (щитовидная и молочная железы, сосуды, опорно-двигательный аппарат). Поверхность датчика прямая; длина около 40, иногда 50 мм; элементы располагаются в один ряд, универсальный диапазон частот от 3 до 14 МГц – позволит изучать не только поверхностные, но и глубоко-расположенные структуры.
• Конвексный датчик для исследования глубоко расположенных органов (абдоминальных, акушерства и гинекологии, урологии и сосудистых исследований). Поверхность датчика дугообразная, с увеличенной зоной обзора, элементы расположены в ряд, диапазон частот 2-6 МГц.
• Фазированный датчик для кардиологических и транскраниальных исследований (взрослая кардиология – низкочастотный 1-2 МГц — 4-5МГц, детская кардиология – высокочастотный 3-4 МГц—7-8 МГц). Поверхность датчика прямоугольная малых размеров, элементы расположены в решётку. Из-за малых размеров и обособленности работы каждого элемента позволяет проводить сканирование в труднодоступных местах и быстродвижущихся органов.

Специализированные датчики:

• Микроконвексный – для исследования брюшной полости в педиатрии. Малый радиус кривизны, частоты 4-5 МГц — 7-8 МГц
• Микроконвексный внутриполостной – для трансвагинальных и трансректальных исследований в урологии и гинекологии. Апертура располагается на длинной ручке для удобства оператора.
• Объемный конвексный – для построения объемных изображений в акушерстве. Апертура находится в кожухе, есть движущаяся часть – шаговый мотор, этим обусловлена высокая стоимость и большой вес данного вида датчиков.
• Чреспищеводный датчик — внешне выглядит как гастрофиброскоп, применяется в кардиологии.
• Интраоперационные датчики - линейные либо конвексные датчики с разной конфигурацией ручки. Используются для получения изображения в операционном поле. Востребованы для ультразвуковых аппаратов, в основном использующихся в операционных блоках. Среди них также выделяются катетерные датчики.
• Би-плановые и три-плановые трансректальные датчики - имеют две или три линейных или микроконвескных апертуры . Применяются только в урологии для диагностики простаты, в данном случае несколько излучателей позволяют получать два или три среза простаты одновременно. Необходимость нескольких излучателей связана с тем, что при трансректальном доступе нет возможности свободно манипулировать датчиком.

Основные неисправности датчиков:

• трещины корпуса
• повреждение кабеля, манжеты
• стирание, повреждение акустической линзы
• выход из строя пьезоэлементов

Чтобы этого избежать необходимо следовать простым правилам:

1. Перед началом работы осматривайте датчик на наличие повреждений и деформаций.
2.  Следите, чтобы провода не попадали под колеса аппарата, не пережимались и не ломались.
3. Не допускайте падений и ударов датчика о любую поверхность, даже микротрещины могут вызвать попадание геля внутрь и ускорить его выход из строя. А еще трещины, даже если они не на линзе, могут стать рассадником бактерий - попадающий в них гель вычистить очень сложно.
4. Регулярно осматривайте манжету и будьте осторожны с коннектором, не извлекайте его из разъема без нажатия кнопки freeze. [2]

Особенности ухода за датчиками

В настоящее время действуют Санитарно-эпидемиологические правила и нормативы СанПиН 2.1.3.2630-10 “Санитарно-эпидемиологические требования к организациям, осуществляющим медицинскую деятельность” В этих «требованиях» есть пункт: 6.7. Очистку и дезинфицирование датчиков следует проводить после каждого обследования по методике и с использованием средств, рекомендованных в руководстве по эксплуатации оборудования. Внутриполостные исследования должны проводиться с обязательным использованием одноразовых защитных оболочек для датчиков.

Также непосредственно в вышеуказанном СанПине п. 2.5 Изделия медицинского назначения после применения подлежат дезинфекции независимо от дальнейшего их использования (изделия однократного и многократного применения). Дезинфекцию можно проводить физическими и химическими методами. Выбор метода зависит от особенностей изделия и его назначения. [1]

Дезинфекция датчиков:

Датчик необходимо очищать после каждого пациента!

• с помощью воды и нейтрального моющего средства
• с помощью дезинфицирующих влажных салфеток и спреев.

Водоустойчивые датчики можно промыть под струей воды предварительно отсоединив от аппарата, либо замочить в дезинфицирующем растворе. [3]

Большинство производителей не разрешает использовать спиртосодержащие средства для дезинфекции, потому что это разрушает линзу, а пластмасса становится более хрупкой.

1. Если диагностика была проведена без контакта с биологическими жидкостями, требуется протереть датчик сухой салфеткой и дважды салфеткой с дезинфицирующим раствором.
2. В случае контакта с биологической жидкостью и для осмотра пациентов в группе риска необходимо использовать одноразовые защитные покрытия. [4]

Приобретение нового датчика, дорогое удовольствие и порой может достигать суммы равной половине самого ультразвукового аппарата, поэтому проще и дешевле соблюдать простые правила, продлевая жизнь и правильную работу датчиков.

ИСТОЧНИКИ

1. http://docs.cntd.ru/document/902217205

2. https://ersplus.ru/stati/obshee/osobennosti-obrabotki-datchikov-uzi

3. https://www.aium.org/officialStatements/57

4. https://www.usclub.ru/blogs/item/esche-raz-pro-obrabotku-uz-datchikov

Материал подготовил:

Александра Пеньковская

Руководитель отдела продаж, специалист по ультразвуковому оборудованию
